SEVEN 蓝天七色

ALUMINUM PANEL SOFTWARE

铝板幕墙BIM软件

1ST OF THE WORLD FOR ALUMINU PANEL AUTOMATIC DESIGN/FABRICATION....

铝板幕墙BIM设计,提料,加工软件

2018.11.10

平板和M型板的PDM测试

深圳瑛雄提交智幕科技
2018.12.15

3个板型的PDM测试

智幕科技提交蓝天七色
2019.01.15

3个板型的PDM测试

智幕科技提交蓝天七色
2019.02.15

七色工厂收到DEMO V1.0进行实际测试

智幕科技提交蓝天七色
2019.03.15

针对DEMO V1.0进行修正七色收到DEMO V2.0,至此完成软件基础框架

智幕科技提交蓝天七色
2019.04.15

5个板型的开发

智幕科技提交蓝天七色
2019.05.15

5个板型的开发

智幕科技提交蓝天七色
2019.06.15

10个板型的开发,至此常用28个板型库开发结束。此后开始为期6个月的根据工程项目的开发阶段。

智幕科技提交蓝天七色
2020.11.15

项目结束

瑛雄科技负责跟踪项目

距离下一个提交日

2018.11.10 第一版提­­交
平板和M型板输出DWG和PDM输出测试
STAGE 001 - 2018.11.10 Flat & M shape Panel 点击红色字体下载文件

以下视频为开发过程和软件演示

平板输出-REV.001

平板展示Rev.001.zip

File size: 162.67 KB

点击红色字体下载文件 或点击下面的按钮保存到云端

Open

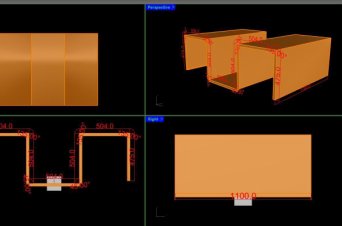

M板输出-REV.001

MTypePanel.zip

File size: 48.55 KB

点击红色字体下载文件 或点击下面的按钮保存到云端

Open

PDM智能线导入模板-Rev.001

PDM智能线导入模板Rev.001.zip

File size: 13.31 KB

点击红色字体下载文件 或点击下面的按钮保存到云端

Open


Little Academy


七色铝板软件开发构架

  • 本软件使用C#语言开发

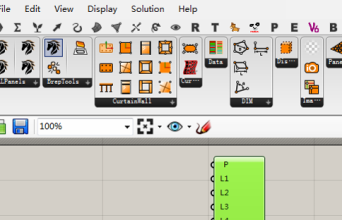

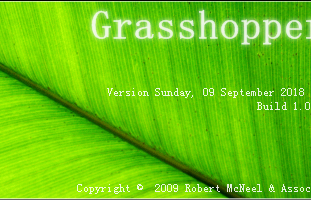

  • 本软件基于Rhino,Grashopper平台,以电池组的组合形式展现
  • 本软件基于七色铝板加工及相应工艺流程


七色铝板软件开发思路

  • 模型的生成
  • 三视图纸的生成
  • 下料图纸的生成
  • BOM表及工艺特征表的导出
  • 折弯工步图纸的生成
Little Academy


七色铝板模型来源

  • 幕墙公司已经建的模型
  • 从幕墙施工图图纸,表皮分格直接建模
幕墙公司已建模型
幕墙公司已建模型

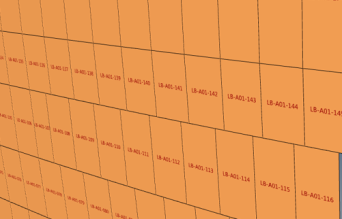

由本软件生成模型
由本软件生成模型


七色铝板模型来源

  • 其中已建模型,大部分非常不规则,没有任何加工信息,只有几何形状,针对这种情况
  • 本软件可以提供针对复杂图形的拍图电池,标注电池,能快速的生成三视图纸。
  • 开发模型分析电池,获取正确的几何外观。
  • 开发铝板带系数展开电池几对2中几何形状进行展开
  • 后期视情况可扩展铝板下料电池直接批量套料,大部分非常不规则,没有任何加工信息,只有几何形状,针对这种情况,

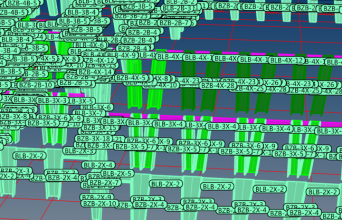

铝板批量展开功能
铝板批量展开功能

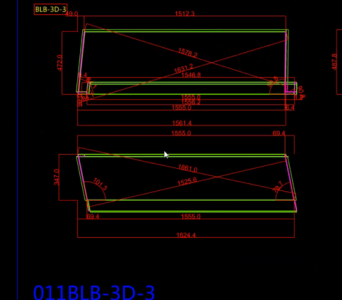

铝板批量加工图输出
铝板批量加工图输出


七色铝板软件功能

  • 其中自建模,也即版型库里面有的模型
  • 软件会生成涵盖工艺信息的铝板版型,库内涵盖
  • 模型,信息,三视图纸,展开图等,直接由插件导出即可。

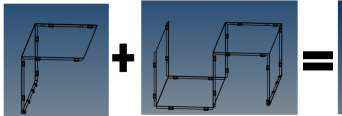

  • 对于版型库的建立,除了常用版型库,由开发者及七色规划建立,再开发后期可开发无限组合电池,可以供软件使用者自己通过组合电池,组合出版型库中没有的版型。


铝板批量展开功能
铝板批量展开功能

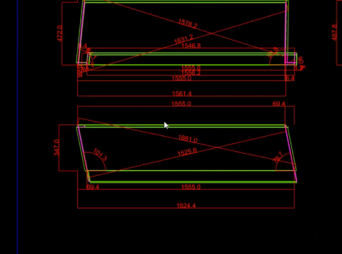

铝板批量加工图输出
铝板批量加工图输出
铝板批量加工图输出
铝板批量加工图输出
